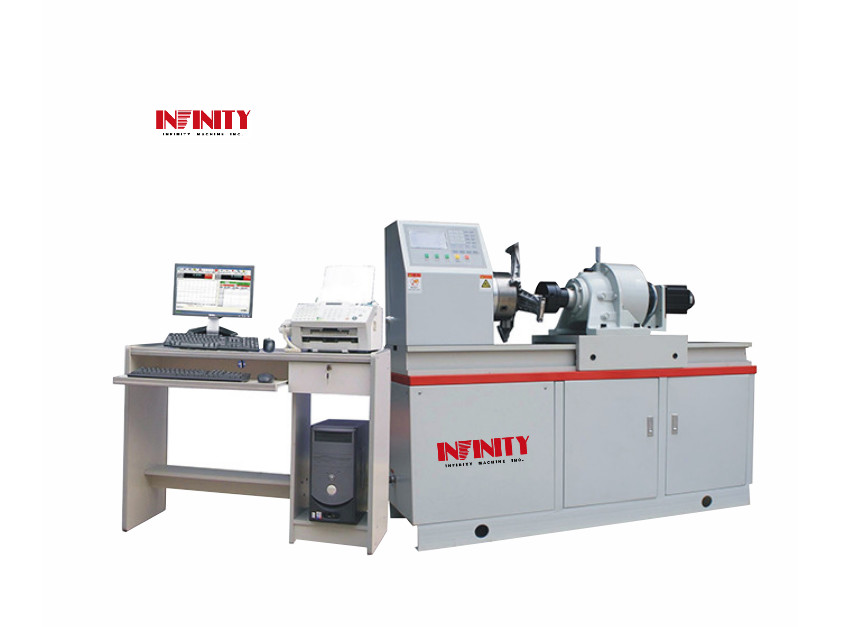

1000 N.m 금속 염력 시험기 반대로 염력 시험 단일 위상 0.75 Kw



1000 N.m 금속 염력 시험기 반대로 염력 시험 단일 위상 0.75 Kw



모형: RS-8019



목적:



이 기계는 염력과 염력 각의 통제를 깨달을 수 있는 물자 염력 테스트의 금속과 비금속 다른 종류를 위해 주로 사용됩니다. add 또한 부속과 성분에 반대로 염력 수행할 수 있는 부속품을 관련시켰습니다. 마이크로컴퓨터 통제의 형태의 밑에, 작은 각 측정 장치 장비되는 경우에, 염력 탄성 계수와 같은 정확한 시험 자료 (가위 계수 G)와 비례적인 긴장 (TP는) 취득될 수 있습니다. 질 검사 실재물, 대학과 산업과 광업 기업의 과학적인 연구 학회를 위한 필요한 시험 장비입니다.



이 기계는 수평한 유형 강철 구조물의 이고, 외면은 고품질 강철 플레이트 높 살포 덮개의 입니다. 드라이브 시스템은 믿을 수 있는 성분을 채택하고, 드라이브 시스템 일의 소음은 60dB 보다는 더 적은입니다.



드라이브 선적 체계는 통제하기 위하여 일본 사람 Panasonic 자동 귀환 제어 장치 체계를 채택합니다. 토크 측정은 높 정확도 토크 감지기를 채택하고 회전 각의 측정은 수입한 높 정확도 광전자적인 인코더를 채택합니다.



구조와 원리:



A. Structure: 테이블 모형 수평한 유형 구조



B. 일 원리:

이 기계의 선적 체계는 몰기 위하여 자동 귀환 제어 장치 모터 또는 수동 조작과 사이클로이드 바람개비 감소 상자를 채택합니다. 염력과 회전 각의 측정은 높 정확도 토크 감지기 및 수입한 높 정확도 광전자적인 인코더 뿐 아니라 마이크로컴퓨터 측정계를 채택합니다.



C. Performance 특징:

1. 독립적인 전기 측정 및 통제 시스템은 컴퓨터 통제, 수집, 분석 및 시험 자료를 가공하는 또한 할 수 있습니다. 시험 자료

    그리고 곡선은 시험 과정 다음 역동적으로 표시됩니다. 시험 자료의 자동적인 가공 그리고 전시는 곁에 끝납니다

    검사 날짜를 가진 시험 보고서를 프린트하는 염력 염력 각과 염력 시간의 곡선을, 연결 인쇄 기계 당기기 마이크로컴퓨터,

    일련 번호, 물자, 염력 및 국가 기준에 따르는 강렬. 그것에는 자동 추적 측정의 기능이 있습니다

    등 붙드는 염력 힘 가치의 및 염력 각, 적재에게 속도 나타내고는 및 첨단;

2. 그것은 ±350000 해결책 비율에 높 정확도 토크 감지기를 채택하고, 염력의 측정 범위는 2%~100%를 도달할 수 있습니다;

3. 그것에는 보호 과대 적재의 기능이 있습니다;

4. 그것은 사이클로이드 바람개비 감소 상자를 사용하고 동력 장치 체계는 안정되어 있고습니다 믿을 수 있습니다;

5. 그것은 염력 정밀한 조정을 위한 손 바퀴 장비되고, 처음 염력은 0에 맞출 수 있습니다;

6. 자유롭게 움직일 수 있는 테이블은 각종 길이 표본에 적당할 수 있습니다.

7. 그것은 통제 기계로 주류 상표 업무용 컴퓨터 시험 모수의 조정, 일 국가를 달성하기 위하여 장비됩니다

    통제, 정보 수집, 분석 가공하는, 등 표시하고 인쇄하는 시험 결과.

8. 그것은 Windows 가동 체계의 밑에 RS_tester 염력 시험 기계 소프트웨어 꾸러미로 preassembled, 시험은 시행될 수 있습니다

    사용자가 요구하는 국가 기준 또는 기준에 따라.

9. 이 기계는 GB/T 9370-1999의 염력 시험기 기준에, JJG 269-1981 및 GB/T 239-1999 및 재료 시험 따릅니다

    방법.



소프트웨어의 특징:



1) 자동적인 영 개간: 메인 제어 컴퓨터가 시험의 순서를 받은 대로, 측정 체계 달성할 것입니다 자동을 시작하십시오

    개간을 영점규정하십시오;

2) 자동적인 득점방해: 시험 자료와 테스트 조건은 자동적인 갑작스러운 정전 때문에 자료 잃을 피하거나 저축을 잊기 위하여 득점방해를 달성할 수 있습니다.

3) 시험 절차: 측정, 전시 그리고 분석 것과 같이 시험 절차는 마이크로컴퓨터에 의해 자동적으로 달성될 수 있습니다;

4) 표시 형태: 자료와 곡선은 시험 과정 다음 역동적으로 표시될 수 있습니다;

5) 결과 대표: 시험 결과는 자유 접근 할 수 있고, 자료 곡선은 reanalyzed 할 수 있습니다.

6) 곡선 순회: 시험이 완성된 후에, 시험 곡선의 힘 가치는 가르키고 개악 자료는 쥐에 의해 알아낼 수 있습니다. 편리합니다

    그리고 실제 물자의 시험 모수에 접근하기 위하여.

7) 결과 비교: 표본 특징의 다 곡선은 최고 있 다른 색깔에 의하여에 급상승될 수 있습니다, 나타나고는 부분

    표본의 1개 그룹의 분석 그리고 비교를 깨달으십시오.

8) 배치 시험: 동일한 모수를 가진 표본에 관하여, 표본의 1개의 배치를 위한 시험은 1 시간 조정 후에 완성되는 근무병일 수 있습니다.

9) 시험 조정: 전 염력 각과 염력 시간은 놓일 수 있고, 일정한 염력은 잔류 응력을 삭제하기 위하여 자동적으로 달성할 것입니다.

10) 시험 보고서: 시험 자료는 자동적인 과정을 달성하골 표시하기 위하여 시험 자료, 일련 번호, 물자를 가진 시험 보고서를 인쇄하고다,

       국가 기준과 일치하여 염력과 위에. 프로그램하고 인쇄는 사용자가 요구한 체재에 따라 시험 보고서에 진행할 수 있습니다.

11) 보호 과대 적재: 선적이 정격 가치의 5%를 초과하기 때문에, 기계는 자동적으로 멈출 것입니다.

12) 자동 진단: 체계에는 자동 진단의 기능이 있습니다. 과압, 과잉 및 과열 검사는 정기적으로

      측정 체계와 드라이브 시스템에 진행하십시오. 이상한 상황이 있는 경우에, 기계는 자동적으로 보호를 멈추고 실행할 것입니다.

13) 5개 점의 알려진 모수는 미리 설치될 수 있습니다. 그것은 속도를 통제하고 시험 자료를 자동적으로 모을 수 있습니다. 다음, 그것은 돌려보내고 산출할 것입니다

      자동의 뻣뻣함.



명세:

최대. 짐	1000N.m
상대 오차	±1%
토크의 측정 범위	10-1000N.m
토크 각의 측정 범위	0°-100,000°
토크 각의 상대 오차	±1%
속도	0.2-1000°/min의 통제하는 stepless 속도
최대. 물림쇠 사이 거리	550mm
죔쇠 표본의 차원	¢6-¢32mm
외부 차원	1500×420×1250mm
안전 보호	전자 제어 체계의 보호 그리고 과잉, 과압 및 과열 보호 과대 적재
힘	단일 위상 0.75Kw
무게	550kg에 관하여
전력 공급	AC220V 50 Hz
환경 온도	10℃~40℃
상대 습도	≤80%
