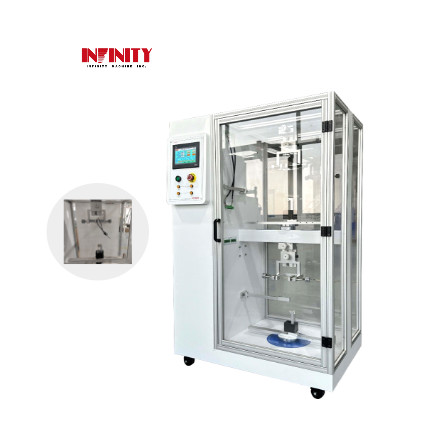

일본 파나소닉 AC 세르보 모터 구동 와이어 45 ° 코너 당기 테스트 기계 작은 와이어

                                                                 와이어 45° 코너 당기 시험 기계

모델: IC1362

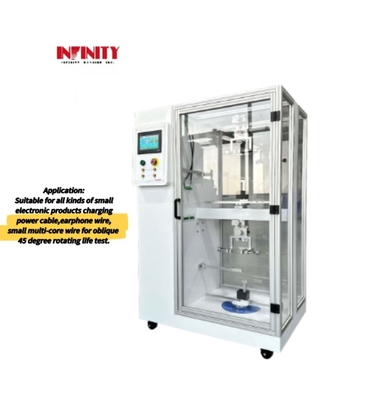

적용:

모든 종류의 작은 전자 제품 충전 전력 케이블, 에어폰 전선, 작은 멀티 코어 전선 45도 회전 수명 테스트를 위해 적합합니다.

특징:

1. 두 개의 스테이션 설계, 독립적인 제어, 크게 테스트 공간을 절약, 투명한 보호 커버 설계, 시험 상태를 관찰하고 장비의 안전을 향상시키는 것이 편리합니다.

2. 타이완 WEINVIEW 터치 스크린 + 일본 미쓰비시 PLC는 프로그램 제어에 사용됩니다. 테스트 조건은 터치 스크린에 입력 할 수 있습니다.그리고 테스트 조건과 테스트 시간은 실시간으로 표시 될 수 있습니다..

3. 그것은 일본 파나소닉 AC 서보 모터, 일본 SHIMPO 정밀 행성 감소기 가속, 일본 미쓰비시 동기 벨트 전송에 의해 구동됩니다, 테스트 각도는 정확하고 제어,좋은 반복성과 오래 사용할 수 있습니다..

4.와이어 전도성을 감지하는 기능으로, 와이어는 테스트 중에 단절되고 즉시 경보를 중지합니다.

5그것은 와이어의 저항의 변화를 감지하는 기능을 가지고 있으며 상부와 하부 한도를 설정 할 수 있습니다. 테스트 중에 저항이 한도를 초과하면 즉시 경보를 중지하십시오.

사양s:

시험 방법:

1다음 그림과 같이 전력 케이블 또는 헤드폰 케이블의 한쪽 끝을 고정시켜, 클램프 끝의 80~100mm로 다시 접어그리고 참조 선과 연결합니다 ( 참조 선은 아래 그림과 같이 이동 가능한 두 개의 롤리를 통과합니다.), 그리고 다른 끝은 무게와 연결되어 있습니다).

2. 252도 / 초로 속도를 설정, 회전 각 720도, 360도 회전 그리고 다시 360도 회전 시작까지의 시간 완료까지,선이 잘 있는지 확인하세요.

3가이어 테스트가 결함이 있는지 또는 가이어 저항이 변하는지 모니터링 할 필요가 있다면,와이어의 두 끝은 각각 기계 전도성 또는 저항 탐지 포트에 연결됩니다.. 와이어 파업이 결함이 있거나 저항 변화가 한계를 초과 한 다음 기계는 자동으로 테스트와 알람을 중지합니다.

Software 인터페이스:

기계 크기:
