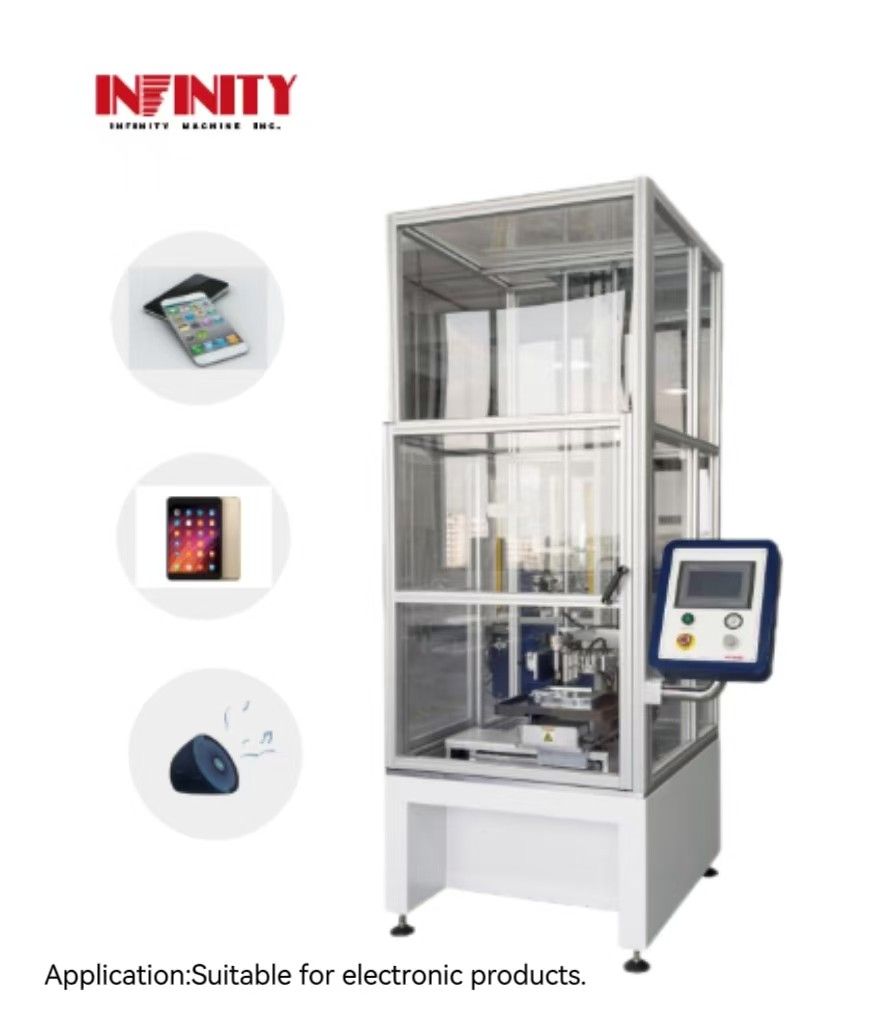

PLC 전자제품용 3축 자동 떨어지는 공 충돌 시험 기계

3축 자동 떨어지는 공 충돌 시험 기계

제품 모델 번호: ID6150


적용:
기계는 PLC 제어 모드를 채택, 흡수 노즐은 진공 음압을 사용, 각기 다른 크기의 철 공을 보유, 떨어 뜨림 버튼을 누르면, 흡수 노즐,강철 공은 자유 낙하 테스트로 사용될 것입니다., 표본 표면에 충돌하고, 휴대 전화, 태블릿, 오디오 및 기타 전자 제품의 충돌 테스트에 적합한 표본의 충돌 저항을 테스트합니다.

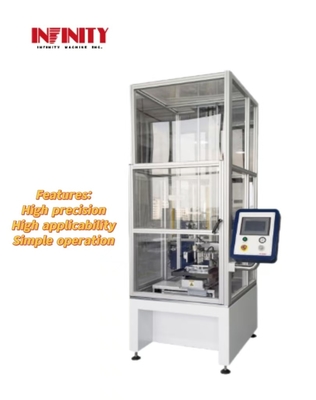

특징:
1장비는 기계적 발톱 떨어뜨림 방법보다 더 정확 한 스틸 공을 흡수하기 위해 진공 흡수 방법을 사용합니다. 동시에 통합 된 고속 X-Y 플랫폼으로,자동 다점 사이클 테스트를 실현하고 테스트 효율성을 향상시키기 위해 프로그래밍 할 수 있습니다..
2X, Y 및 Z 축은 일본 파나소닉 서보 모터, 정밀 공 나사 드라이브, 낮은 소음 및 내구적인 사용으로 구동됩니다.
3언어는 단순 / 영어 인터페이스, 글로벌 고객에 적합합니다.
4.소프트웨어 운영 인터페이스는 간단하고 작동하기 쉽습니다. 프로그램은 각 테스트의 정확성과 안전을 보장하기 위해 설계 된 반 체류 기능을 가지고 있습니다.
5.유니크 자동 리셋 및 자동 픽업 기능, 감독 및 자동 사이클 테스트를 실현 할 수 있습니다.스틸 볼이 시작 및 실행 중에 샘플에 영향을 미칩니다., 그리고 강철 공은 스프링과 샘플에 2차 충돌을 방지하기 위해 스플린트에 의해 클램프됩니다. XY 플랫폼 콩 구멍과 공 동축의 위치에 위치하면,실린더가 풀리고 철 공이 떨어집니다., 그리고 강철 공은 자동으로 콘 구멍의 중심으로 다시 설정됩니다. Z 축이 공을 떨어 뜨린 후, 순환이 실행됩니다.
6. 전체 기계는 바닥 구조 디자인을 채택하고, 운영 패널이 회전 할 수 있습니다.
7장비는 작동 상태의 완벽한 오류 탐지 메커니즘을 제공하며 해당 오류 정보 프롬프트를 제공합니다.그리고 실시간 감지 및 세르보 장애를 처리 수행, 센서 결함, X, Y 및 Z 축 제한 결함, 개인 및 장비 안전의 보호를 극대화하기 위해.
8이 장치는 적외선 레이저 기능으로 장착되어 있으며, 착륙 지점의 위치를 정확하게 파악하고 테스트자가 테스트 위치를 정확하게 결정하도록 지원합니다.
9테스트 공식은 시스템의 ROM에 저장되며, 읽기 쉽고 테스트 위치를 변경하는 것이 편리합니다.

사양 매개 변수


장치 제어 인터페이스:


액션 플로우 차트:

1샘플을 클램프하고 콩 구멍에 공을 배치


2Z축이 내려가 강철 공을 흡수합니다.

3철 공을 들고 정해진 충격 높이로 올라가요

4.X와 Y 플랫폼을 충돌 지점으로 배치

5공이 떨어지고 타격 지점에 닿습니다.

6공이 반사하는 순간, 실린더는 두 번째 충돌을 방지하기 위해 철공 공을 클램프하기 위해 확장됩니다.

7XY 플랫폼이 콩어 구멍의 위치에 위치하고 공과 동축 된 후 실린더가 풀리고 철 공이 낮아집니다.강철 공은 자동으로 톱니 구멍의 중심에 다시 설정Z축이 공을 잡기 위해 떨어지면 순환이 실행됩니다.
