5Nm 자동 회전 샤프트 토르션 테스트 기계 토르션 및 수명 테스트

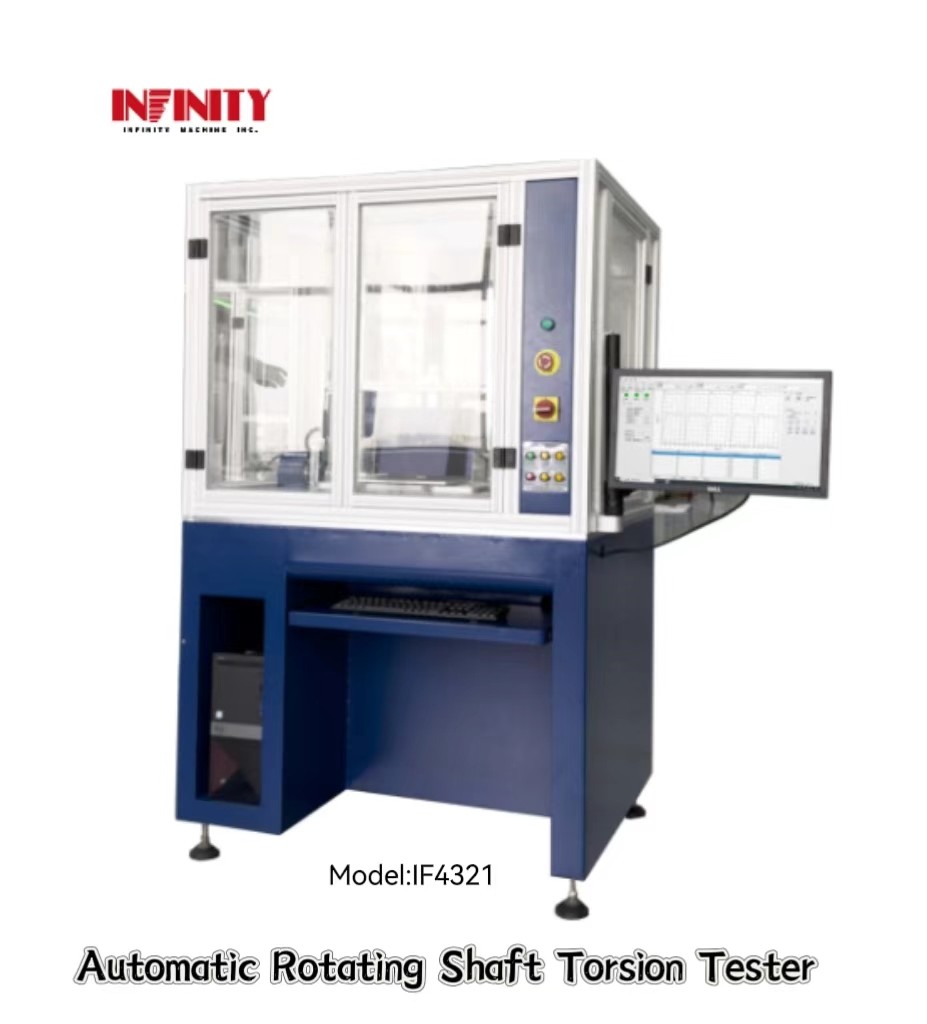

자동 회전 샤프트 토션 검사기

모델:IF4321

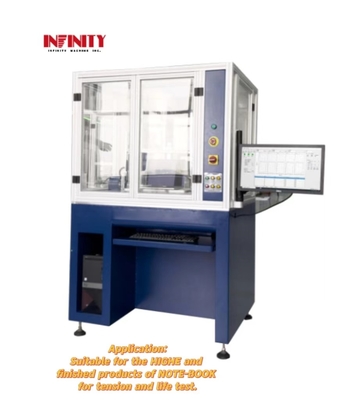

적용:

이 장치는 토리션 (토리션 약화) 및 수명 테스트를 위해 HINGE 및 NOTE-BOOK의 완제품에 적용됩니다. 각 열과 닫기의 토리션 값을 측정 할 수 있습니다.그리고 USB3를 통해 PC에 수집 된 토전 신호를 전송.0 광전자 격리 통신 모듈, 곡선 변화를 자동으로 기록하고 토전 저압 수명 곡선을 그리기.완제품의 토크를 측정하는 목적을 달성하기 위해 (HINGE를 해체 할 필요가 없습니다), 테스트 조건을 설정하는 소프트웨어의 사용, 작동하기 쉽고 모든 데이터가 저장 될 수 있습니다 (시험 조건, 트로션 각 곡선, 수명 붕괴 곡선, 테스트 데이터 보고서... 등).

특징:

1.현재 토크와 각 변화의 실시간 표시, 당신은 표시할 수 있습니다: 토크-각 (N/m-Deg), 또는 토크-시간 (N/m-시간) 곡선.

2데이터 샘플링 속도는 최대 2000번/초입니다.

3Z축은 일본의 파나소닉의 세로모터로 작동합니다. 소음도 낮고, 사용 기간도 오래 걸립니다.토크는 높은 속도로 캡처되고 Z축 회전이 정밀하게 제어되어 제어 토크를 완료하기 위해 폐쇄 된 루프를 형성합니다..

4언어는 간소화 / 전통적인 / 영어에서 전환 할 수 있습니다. 세 개의 운영 인터페이스, 토크 단위 N, kN, lbf, kgf, gf 및 mm, cm, m, 인치 조합은 마음대로 전환 할 수 있습니다.전 세계 고객에 적합합니다..

5테스트 조건은 컴퓨터 소프트웨어에 의해 설정됩니다. 각도 측정 범위, 스트로크 기원 위치, 측정 속도, 측정 시간, 일시 중지 시간, N 번 테스트 후 N 초... ... 등)

6그래프를 인쇄하고 저장할 수 있습니다. (토르션 각 곡선 + 데이터, 토크 완화 곡선 + 데이터, 테스트 보고서).

시험 보고서의 제목, 제품 사양, 시험 날짜, 사업자, 파일 번호 등은 언제든지 변경할 수 있습니다. (중국어와 영어 모두).

8원래 데이터를 자동으로 보관하고, 오래된 테스트 데이터를 언제든 로드할 수 있고, 기록 저장, 파일 조정 및 인쇄.

9보고서는 설정된 상부 및 하부 제한에 따라 자동으로 통과 또는 실패를 결정할 수 있으며 최대 토크 값을 자동으로 생성합니다.최소 토크 값과 현재 테스트 시간의 평균 값각 곡선의 최대 토크 값, 최소 토크 값 및 평균 값을 생성 할 수 있습니다.

10자동으로 모든 톱션 각도 곡선, 토크 약화 곡선 + 데이터를 기록합니다.

11.토리션 저하 곡선 보고: 토리션 값 변화 (저하) 와 전체 시험 기간 동안의 수 사이의 관계를 보여줍니다.

12.일본의 파나소닉 서보 모터에 의해 구동, 2500r 높은 펄스 코드, 높은 정밀 위치, 낮은 소음, 큰 토크, 오랫동안 사용할 수 있습니다.

13. 한국 SETECH 정밀 토크 센서를 사용하여 ±0.5%FS까지의 정확도로 토크를 측정합니다.

14양면 힘의 적용은 좌측과 우측 동기 스윙어 팔이 흔들리지 않고 획득 힘이 시험 중에 매우 정확하다는 것을 보장합니다.테스트 HINGE 축의 일관성 및 시험 정확성을 보장하기 위해 양면 축 일치 장치가 장착되어 있습니다..

S픽시피케이션 매개 변수:

곡선: Tor시온-시간 (kgf.cm-시간)

F발효:
